Obudowy systemowe dopasowane do wymagań cyfryzacji

W ciągu ostatnich lat znacząco zmieniły się oczekiwania klientów względem obudów na urządzenia elektrotechniczne. Kluczową rolę w tym procesie odegrała cyfryzacja. Dość powszechnym przykładem są maszyny i komponenty wyposażane w większą liczbę czujników i elementów wykonawczych oraz interfejsów. Te natomiast wymagają połączenia z siecią lub podłączenia do nich nadrzędnych sterowników, co prowadzi do zwiększenia liczby komponentów montowanych w obudowie. Tym samym wzrasta liczba przewodów, które trzeba poprowadzić do wnętrza przez płytę kołnierzową. Jednocześnie wzrasta gęstość upakowania w obudowach, gdyż liczne komponenty stają się coraz bardziej kompaktowe. Rittal wyszedł naprzeciw wymaganiom rynkowym dotyczącym lepszego wykorzystania przestrzeni, łatwiejszej i szybszej obsługi oraz nieprzerwanego dostępu do danych. Całkowicie przemodelowano portfolio produktów obejmujących obudowy małogabarytowe oraz obudowy kompaktowe. Jednym z najważniejszych celów wprowadzonych zmian było zmniejszenie złożoności wszystkich procesów, począwszy od inżynierii, przez realizację zamówienia, aż po obróbkę, montaż i serwis.

Modułowy system zwiększa elastyczność

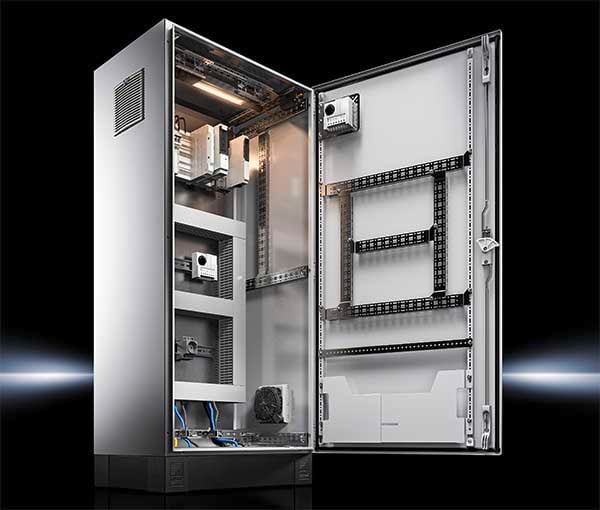

Kompaktowe obudowy sterownicze AX zapewniają użytkownikowi nowy poziom elastyczności w zabudowie wewnętrznej. Płyty kołnierzowe są teraz znacznie większe. W zależności od konkretnego modelu powierzchnia dostępna na wprowadzanie przewodów do obudowy zwiększyła się o średnio 35 %. Dzięki przetłoczeniu w ścianach bocznych możliwe jest łatwe i precyzyjne mocowanie szyn do zabudowy wewnętrznej bez konieczności mechanicznej obróbki. Precyzyjny montaż zwiększa stabilność, a tym samym bezpieczeństwo. Bezpośrednio na szynach do zabudowy wewnętrznej bez mechanicznej obróbki obudów można zamocować między innymi wyłączniki drzwiowe, blokady drzwi, węże kablowe, listwy zaciskowe i oświetlenie szaf sterowniczych. Dzięki zdefiniowanemu na stałe odstępowi pomiędzy szynami możliwe jest wykorzystanie akcesoriów systemowych. W efekcie obudowa AX może być rozbudowana do modułowego systemu. Drzwi są wyposażone w listwę otworową, do której można zamocować akcesoria systemowe z oferty szaf sterowniczych VX25. Przykładowo zamontować szynę wsporczą do przewodów, jeśli w drzwiach będą instalowane elementy obsługowe, takie jak przyciski lub przełączniki. Nowe funkcje zapewniają optymalne wykorzystanie miejsca w kompaktowej obudowie sterowniczej.

Obudowy małogabarytowe w 60 różnych wymiarach dostępne prosto z magazynu

Obudowy małogabarytowe KX o wymiarach od 150 x 150 x 80 mm sprawdzą się w sytuacji, gdy w skrzynkach zaciskowych lub magistralowych umieścimy niewielką liczbę komponentów. W zależności od liczby i wielkości komponentów zarówno obudowy z serii KX, jak i AX są dostępne w najróżniejszych wymiarach. Kompaktowe obudowy sterownicze AX są dostępne w głębokościach od 210 do 400 mm i w maksymalnej wielkości do 1000 x 1400 mm. Nowe obudowy KX są dostępne aż w 60 różnych wymiarach, natomiast obudowy AX w 40 wariantach. Większość modeli występuje zarówno w wersji z lakierowanej blachy stalowej, jak i ze stali nierdzewnej. Użytkownik może wybrać obudowę optymalnie dopasowaną do swoich potrzeb. Wszystkie seryjne obudowy są dostępne wprost z magazynu. Nowy zakład produkcyjny Rittal w Haiger w Hesji w razie potrzeb zgłaszanych przez Globalne Centrum Dystrybucyjne (GDC) zapewnia uzupełnienie stanów magazynowych odpowiednio do zapotrzebowania.
